Altera社FPGA用ダウンロードケーブルを作ってみる(1)

JUGEMテーマ:趣味
Altera社のダウンロードケーブル「USB Blaster」って、買うと結構高かったりします。
で、ネットで検索してみると...
「USB-Blasterもどき」と称して、PICマイコンを使って作成されておられる方がおられました。
回路図とソフトも公開されておられます。
sa89a.net様、ありがとうございます。

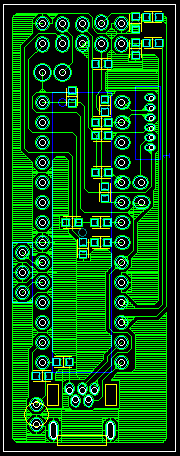

まず、sa89a.net様の回路図を元に、pcbeでアートワークしてみた(↓)。


片面(1層)基板で、ジャンパ無しというのは頑張った>自分。
# パターン的にぁゃιぃところがあるけど(_"_;)。 #

なお、USBコネクタがminiになっていたりとか、PICのオンボード書き込み用コネクタを追加していたりとか、ターゲットにUSB5Vを供給できるようにジャンパを追加していたりとか多少変更しています。ま、画像から回路を追ってみれば判るかと...。
ガーバーデータは、気が向いたら(実動作が確認できたら?)アップするかもしれません...。
