EOSデジタル非対応のSIGMA製レンズを解析してみる(8)

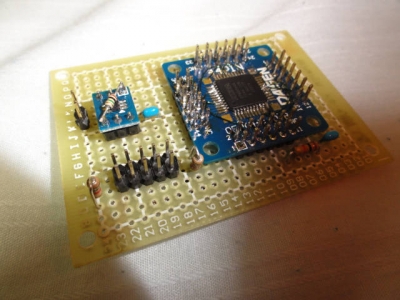

ユニバーサル基板のでブレッドボードを組んでみました。
この基板でデバックを行って、動作するようになったら、レンズ内部に入れられるように小型化する予定です。

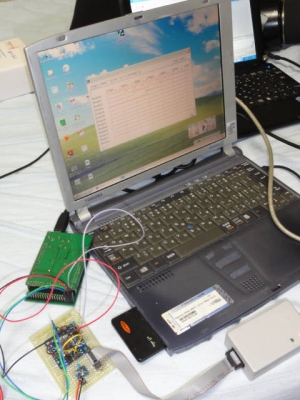

コンパイルしたデータをCPLDに書き込んで...
CPLD内部に生成したインバータを外部で短絡→発振させてクロックとして使う予定なので、まずは、その周波数を測定します。
EPM3064ALC44-10Nの場合、約80MHzのようですね。
個人では80MHzを計れるような高性能な測定器を持っていないのですが...
CPLD内部に分周器を生成しておいて、分周した周波数を測定→分周比を掛ければ元発振周波数が求まります。

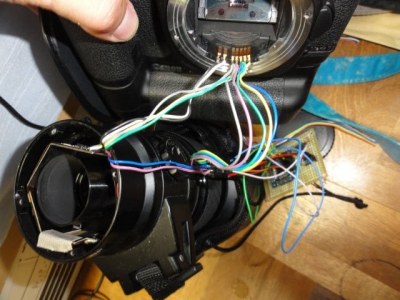

そして、レンズにつないで動作確認。

...動きません(_"_;)。
# EOSデジタルと銀塩の信号相違点、見当違いだったかなぁ...。 #

前回、信号線のプルアップは不要と思いますと書きましたが、カメラ内部ではプルアップされていないようで...信号線のプルアップ抵抗は必要だったみたいですm(_"_)m。
